法蘭是機械、石油、化工、水利、電力、輕功、紡織、船舶、制藥及核工業等部門管道系統和裝置中應用最廣泛的一種管道配件，它和墊片、螺栓共同組成一個密封接頭體，起著連接管子、泵、閥、壓力容器及各種承壓設備的重要作用。據統計，在石油化工領域，僅一個大型煉油廠的法蘭密封接頭就達到20萬個以上。由于法蘭密封接頭預緊工況和工作壓力工況都是靠密封墊片建立初始密封力和工作密封力位前提條件，因而從法蘭設計計算的觀點出發，應該至始至終將連接法蘭的螺栓與密封作用的墊片相互連系起來進行整體考慮，其中最主要考慮的就是密封墊片。

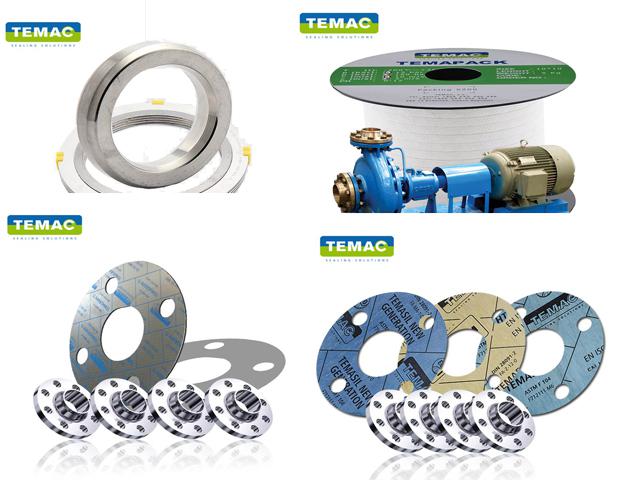

法蘭用密封墊片大體分為非金屬軟墊片、金屬?gòu)?fù)合墊片、金屬墊片三類。捷克TEMAC產品非石棉墊片、聚四氟乙烯包覆墊片、金屬纏繞墊片等密封墊片完全按照法蘭的標準設計尺寸，考慮到法蘭應用的工況，TEMAC對于產品的系列也略有調整。具體體現在當大直徑法蘭 DN≥650 mm 時，應要求密封面的平面度(任何參考平面的最大偏差)應不大于 A( 纏繞式墊片 A=0.8mm; 金屬包墊片和非金屬墊片A=0.3mm)，且不得出現在小于20° 弧長范圍內。檢查現場配對法蘭安裝時的平行度不大于0.5mm; 除此之外，TEMAC特別注意對法蘭和墊片的密封面采取保護措施等。TEMAC墊片選材及選型就參照有關標準選用。
一般來說，在常溫低壓時，選用非金屬軟密封墊片;中壓高溫時選用金屬與非金屬組合密封墊片或金屬密封墊片;在溫度、壓力有較大波動時，選用彈性好的或自緊式密封墊片;在低溫、腐蝕性介質或真空條件下，應考慮具有特殊性能的密封墊片。
