法蘭連接是過程設備中低壓設備、管道和閥門中應用最為廣泛的可拆連接,由于受多個因素影響,其墊片-法蘭-螺栓組成的結構的力學和密封行為比其它機械構件復雜。影響因素包括:螺栓、螺母的復雜關系,元件的彈塑性行為,以及系統的靜不定性。
法蘭作用:承受和傳遞螺栓緊固力的連接件,以在法蘭密封面與墊片之間建立密封接觸壓力(也稱密封比壓)。
影響法蘭作用因素

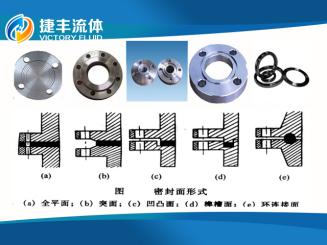

結構型式、尺寸,尤其是法蘭密封面的形式、加工精度和表面粗糙度,及其與墊片之間的結構和機械性能的配合等。
法蘭-墊片-螺栓設計
對于已知的墊片特性,確定法蘭和螺栓等結構的安全、經濟尺寸,同時整個系統達到規定的密封度,即系統具有完整性和密封性。
完整性-整個結構的機械或熱應力必須在材料允許范圍內;
密封性-墊片應力必須使整個接頭的泄漏率在允許的范圍內。
墊片作用機理:
發生彈塑性變形,填補密封面上的凹凸不平,要求具有一定底壓縮變形能力-壓縮率
具有一定的剛性,以保持一定的形狀和抵抗變形的能力,防止在系統的滿載壓縮應力下被擠出密封面或壓潰,抗蠕變能力-蠕變松弛性能,具有受載補償能力®回彈能力-回彈率。
